ما هو نظام تجفيف الحمأة بدرجة حرارة منخفضة؟
A نظام تجفيف الحمأة بدرجة حرارة منخفضة هي معدات معالجة تعمل على تقليل محتوى الرطوبة في مياه الصرف الصحي أو الحمأة الصناعية من خلال التبادل الحراري المتحكم فيه عند نطاق درجة حرارة معتدل نسبيًا، بشكل عام بين 60 و100 درجة مئوية، بدلاً من الحرارة العالية المستخدمة في طرق التجفيف الحراري أو الحرق التقليدية. يمكن لمجفف الحمأة ذو درجة الحرارة المنخفضة المبني على هذا المبدأ أن ينقل الحمأة التي تحتوي على ما يقرب من 83 بالمائة من محتوى الماء إلى كعكة جافة تحتوي على حوالي 10 إلى 30 بالمائة من الرطوبة، مع تقليل الحجم والوزن المقابل الذي يمكن أن يصل إلى 90 بالمائة.
نظرًا لأن العملية تتم ضمن نطاق درجة الحرارة المنخفضة هذا، يتم تقليل مخاطر الأكسدة ومخاطر الحريق أثناء المناولة مقارنةً بالتجفيف بدرجة حرارة عالية، وتميل المواد المعالجة أيضًا إلى رؤية انخفاض كبير في نشاط مسببات الأمراض، مع وصول أداء التعقيم الفعال إلى 90 بالمائة في ظل ظروف التشغيل المناسبة. هذا المزيج يجعل نظام تجفيف الحمأة ذو درجة الحرارة المنخفضة خيارًا عمليًا لمحطات الصرف الصحي البلدية والمرافق الصناعية التي تحتاج إلى تقليص حجم الحمأة قبل النقل أو التخلص منها أو إعادة استخدامها، دون الطلب الكبير على الوقود المرتبط بالتجفيف بدرجة حرارة عالية.
بمجرد وصول الناتج المجفف إلى نطاق رطوبة يتراوح بين 10 إلى 30 بالمائة، يصبح من الأسهل بكثير إدارته لإزالة الغازات، أو المزج المشترك والحرق، أو التسميد، أو كمدخل مواد خام لمواد البناء وغيرها من مسارات استعادة الموارد. وهذا هو أحد الأسباب التي جعلت هذه التكنولوجيا نقطة مرجعية قياسية عندما تخطط المواقع البلدية والصناعية لمشاريع تقليل الحمأة.
كيف يعمل مجفف الحمأة ذو درجة الحرارة المنخفضة؟
تم بناء مبدأ العمل وراء مجفف الحمأة ذو درجة الحرارة المنخفضة حول حلقة هواء مغلقة بدلاً من اللهب المكشوف أو مصدر حرارة الاحتراق المباشر. يتم نشر الحمأة الرطبة عبر سطح ناقل داخل غرفة معزولة، ويتم تدوير الهواء الجاف الدافئ عبر المادة لحمل الرطوبة بعيدًا، ثم يتم تمرير هذا الهواء الرطب خلال مرحلة إزالة الرطوبة حيث يتم تكثيف الماء وتصريفه بعيدًا. يتم إعادة تسخين الهواء المجفف وإرساله مرة أخرى عبر الغرفة، مما يحافظ على فقدان الطاقة عند الحد الأدنى خلال الدورة.
التغذية والتوزيع المتساوي
تدخل الحمأة إلى النظام من خلال قادوس التغذية وتنتشر في طبقة رقيقة ومتساوية عبر سطح التجفيف. التوزيع المتساوي مهم لأن الطبقات السميكة أو غير المستوية تبطئ إطلاق الرطوبة وتنتج مخرجات غير متناسقة، لذلك تتضمن معظم تصميمات أنظمة تجفيف الحمأة ذات درجة الحرارة المنخفضة آلية تسوية عند نقطة التغذية.
غرفة التبادل الحراري ذات درجة الحرارة المنخفضة
داخل الحجرة، يتم تسخين الهواء إلى النطاق المستهدف، عادة من 60 إلى 100 درجة مئوية، ويتم تمريره عبر طبقة الحمأة أو من خلالها. تقلل درجة الحرارة المنخفضة من فرصة تصلب السطح أو تكوين غلاف على جزيئات الحمأة، مما يساعد بدوره على مواصلة هجرة الرطوبة من داخل كل جسيم نحو السطح طوال دورة التجفيف.
تبخر الرطوبة واستعادة المكثفات
عندما يمتص الهواء الرطوبة من الحمأة، يتم توجيهه إلى ملف تكثيف أو وحدة إزالة الرطوبة حيث يتم تحويل بخار الماء مرة أخرى إلى سائل ويتم تصريفه. تعتبر هذه الخطوة أساسية للحفاظ على كفاءة العملية، نظرًا لأن استعادة حمل الرطوبة وإعادة تسخين نفس تيار الهواء يتجنب تكلفة الطاقة الناتجة عن سحب الهواء الخارجي النقي وتسخينه باستمرار.
تصريف الحمأة الجافة والتعامل مع المصب
بمجرد وصول الحمأة إلى نطاق الرطوبة المستهدف، يتم تفريغها من خلال ناقل لولبي أو مخرج حزام للتعامل مع المصب، سواء كان ذلك عبارة عن سماد أو مزج مشترك وحرق أو استخدامها كمدخل لإنتاج مواد البناء. عادةً ما يمر هواء العادم المنطلق من النظام عبر مرحلة معالجة الرائحة قبل إطلاقه.
نطاق درجة حرارة التشغيل النموذجي لتجفيف الحمأة
يعد اختيار درجة الحرارة أحد أوضح الطرق للتمييز بين تقنيات التجفيف. أ نظام تجفيف الحمأة بدرجة حرارة منخفضة يتم تشغيلها عادة في نطاق 60 إلى 100 درجة مئوية، في حين أن المجففات الحرارية ذات الأسطوانة الدوارة والمسارات المدعومة بالحرق ترتفع إلى أعلى بكثير. يلخص الجدول والرسم البياني أدناه النطاقات التقريبية التي يتم الرجوع إليها عادة عند مقارنة هذه الفئات لأغراض التخطيط.
| طريقة التجفيف | نطاق درجة الحرارة النموذجي | الخصائص العامة |
|---|---|---|
| نظام تجفيف الحمأة بدرجة حرارة منخفضة | 60 درجة مئوية إلى 100 درجة مئوية | لطيف، حلقة مغلقة، انخفاض الطلب على الطاقة |
| تجفيف الهواء الساخن بالحزام الناقل | 120 درجة مئوية إلى 180 درجة مئوية | إنتاجية معتدلة، وارتفاع سعر صرف الهواء |
| التجفيف الحراري للأسطوانة الدوارة | 200 درجة مئوية إلى 400 درجة مئوية | إنتاجية عالية، وارتفاع الطلب على الوقود |
| التجفيف بمساعدة الحرق | 600 درجة مئوية إلى 850 درجة مئوية | حرارة عالية جدًا، مخصصة لمجاري نفايات محددة |
مخطط مقارنة نطاق درجة الحرارة
مقارنة توضيحية لدرجات حرارة التشغيل العليا عبر فئات طرق تجفيف الحمأة الشائعة
تقليل محتوى الرطوبة أثناء دورة التجفيف
يعتمد محتوى الرطوبة النهائي بعد تجفيف الحمأة على خصائص الحمأة الواردة، ووقت الاحتفاظ بها، وتكوين النظام، ولكن نظام تجفيف الحمأة ذو درجة الحرارة المنخفضة مصمم بشكل عام لخفض الحمأة من حوالي 83 بالمائة من الرطوبة إلى نطاق مستهدف يتراوح بين 10 إلى 30 بالمائة. يوضح الرسم البياني أدناه منحنى نموذجي لتقليل الرطوبة على مراحل عبر دورة التجفيف، بدءًا من التغذية الرطبة وحتى التفريغ الجاف.
نمط نموذجي لتخفيض محتوى الرطوبة خطوة بخطوة عبر دورة تجفيف الحمأة ذات درجة الحرارة المنخفضة
استهلاك الطاقة مقارنة عبر طرق التجفيف
يعد استخدام الطاقة لكل طن من الحمأة المعالجة أحد أكثر الأرقام العملية لتخطيط ميزانية المشروع للمرافق وحجم المعدات. يستهلك مجفف الحمأة ذو درجة الحرارة المنخفضة المبني حول إعادة تدوير الهواء بحلقة مغلقة، وفي العديد من التكوينات، ترتيب مجفف الحمأة بمضخة حرارية، طاقة أقل بشكل ملحوظ لكل طن من طرق التجفيف بالأسطوانة الدوارة أو التجفيف السريع التي تعتمد على التسخين المستمر لكميات كبيرة من الهواء النقي.
الاستخدام التقريبي للطاقة بالكيلووات/ساعة لكل طن من الحمأة المعالجة، موضح للمقارنة العامة فقط
شرح تقنية مجفف الحمأة بالمضخة الحرارية
A مجفف الحمأة بمضخة الحرارة يستخدم دورة تبريد بدلاً من سخان يعمل بالوقود المباشر لرفع درجة حرارة الهواء داخل غرفة التجفيف. يمتص المبرد الحرارة من الهواء الرطب الخارج، ويتم ضغطه لرفع درجة حرارته بشكل أكبر، ثم يطلق تلك الحرارة مرة أخرى إلى تيار الهواء الجاف الوارد. ونظرًا لإعادة استخدام نفس الطاقة عبر الحلقة بدلاً من تنفيسها للخارج، فإن هذا التكوين يعد أحد الأساليب الأكثر وعيًا بالطاقة ضمن الفئة الأوسع لتصميمات أنظمة تجفيف الحمأة ذات درجات الحرارة المنخفضة.
يدعم نهج الحلقة المغلقة أيضًا التحكم الأكثر اتساقًا في درجة الحرارة، وهو أمر مهم بالنسبة لتيارات الحمأة ذات التركيب المتغير، مثل تلك القادمة من الطباعة والصباغة وصناعة الورق والطلاء الكهربائي والمعالجة الكيميائية ومعالجة الجلود والعمليات الصيدلانية. يقلل التحكم المتسق في درجة الحرارة من فرصة ارتفاع درجة الحرارة الموضعية أو قلة الجفاف خلال دفعة واحدة.
مقارنة تقنيات تجفيف الحمأة
إن الاختيار بين نظام تجفيف الحمأة بدرجة حرارة منخفضة، أو مجفف أسطواني دوار، أو مجفف حراري بسير ناقل، أو التجفيف الشمسي في الهواء الطلق عادةً ما يعتمد على وزن عدة عوامل في وقت واحد بدلاً من اختيار مقياس واحد. يبين مخطط الرادار أدناه أربع فئات تقنية يتم الرجوع إليها بشكل شائع عبر كفاءة الطاقة، والتحكم في الرائحة، ومستوى الأتمتة، وكفاءة البصمة، ومعدل تقليل الرطوبة، باستخدام مقياس بسيط من 0 إلى 10 للمقارنة العامة.
مقارنة عامة عبر خمسة أبعاد، بناءً على الخصائص النموذجية المشار إليها لكل فئة من فئات التكنولوجيا
المكونات الأساسية لنظام تجفيف الحمأة بدرجة حرارة منخفضة
تشترك معظم الأنظمة في مجموعة مشتركة من وحدات البناء، حتى عندما يتم تكييف التخطيط لمشروع نظام تجفيف الحمأة الصناعي المحدد. يساعد فهم هذه الأجزاء عند مقارنة العروض المقدمة من موردين مختلفين أو تقييم التثبيت الحالي.
- وحدة تغذية الحمأة وتوزيعها
- غرفة تجفيف معزولة بدرجة حرارة منخفضة
- مضخة الحرارة أو وحدة التبادل الحراري للنفايات
- نظام دوران الهواء وإزالة الرطوبة
- خط تجميع وتفريغ المكثفات
- لوحة التحكم والمراقبة الآلية
- وحدة تفريغ ونقل الحمأة الجافة
- وحدة معالجة هواء العادم والرائحة
التطبيقات الصناعية لتجفيف الحمأة بدرجة حرارة منخفضة
ان نظام تجفيف الحمأة الصناعية يتم استخدام المبني على مبادئ درجة الحرارة المنخفضة عبر مجموعة واسعة من القطاعات، نظرًا لأن المظهر الجانبي للحرارة اللطيفة يناسب الحمأة ذات التركيبة المتغيرة بشكل أفضل من الطرق ذات الحرارة العالية في كثير من الحالات. يوضح الجدول أدناه مصادر الحمأة الشائعة وما هو الأكثر أهمية لكل منها أثناء التجفيف.
| قطاع الصناعة | مصدر الحمأة | اعتبار التجفيف |
|---|---|---|
| مياه الصرف الصحي البلدية | حمأة المعالجة الأولية والثانوية | احتياجات حجم كبير وإنتاجية ثابتة |
| الطباعة والصباغة | صبغ حمأة مياه الصرف الصحي | مركبات اللون وأهمية التحكم في الرائحة |
| صناعة الورق | الحمأة في مصانع اللب والورق | محتوى ليفي، مواد صلبة أولية متغيرة |
| الطلاء الكهربائي | الحمأة العملية الحاملة للمعادن | التعامل بعناية قبل مزيد من خطوات إعادة الاستخدام |
| الصناعة الكيميائية | معالجة حمأة مياه الصرف الصحي | تكوين متغير، واحتياجات تجفيف الدفعة |
| معالجة الجلود | حمأة الدباغة | إدارة الرائحة، الحمل العضوي |
| المستحضرات الصيدلانية | الحمأة البيولوجية والعملية | التحكم المستمر في درجة الحرارة المنخفضة |
كيفية اختيار شركة تصنيع موثوقة لمعدات تجفيف الحمأة
مقارنة المقترحات من أكثر من واحد الشركة المصنعة لمجفف الحمأة يستحق الوقت، نظرًا لأن الملاءمة الصحيحة تعتمد على خصائص الحمأة في الموقع المحدد بقدر ما تعتمد على المعدات نفسها. تميل بعض النقاط العملية إلى فصل الاقتراح المطابق جيدًا عن الاقتراح العام.
- الخبرة الهندسية في كل من أنواع الحمأة البلدية والصناعية
- القدرة على تحديد حجم مجفف الحمأة ذي درجة الحرارة المنخفضة وفقًا للرطوبة الفعلية وتكوين حمأة التغذية
- توافر خط كامل من المعدات، بدءًا من آلات نزح المياه وحتى أنظمة معالجة مياه الصرف الصحي الكاملة
- المنشآت المرجعية عبر مجموعة من الصناعات، وليس قطاع واحد
- دعم فني واضح بدءًا من الاستشارة وحتى التصميم والبناء والتشغيل
- التواصل الشفاف حول احتياجات الصيانة وتوافر قطع الغيار

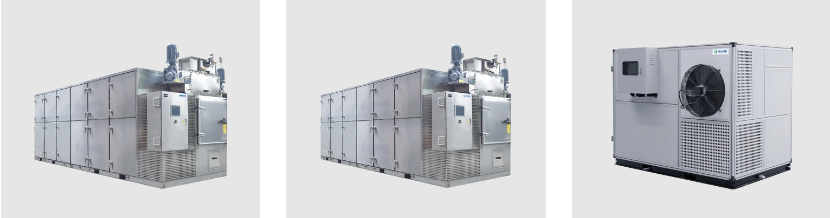

نطاق المنتج وخيارات التكوين المخصصة
ونظرًا لاختلاف تكوين الحمأة وظروف الموقع بشكل كبير، نادرًا ما يناسب التصميم الثابت الواحد كل مشروع. تتوفر العديد من التكوينات بشكل شائع ضمن فئة نظام تجفيف الحمأة بدرجة حرارة منخفضة، كل منها يناسب تصميمًا مختلفًا أو حالة مصدر حرارة.
آلة تجفيف الحمأة من نوع الحزام بدرجة حرارة منخفضة
يستخدم هذا التكوين تصميمًا مستمرًا لنقل الحزام يناسب الإنتاجية الثابتة والمستمرة، مما يجعله مناسبًا عمليًا للمحطات البلدية والمواقع الصناعية التي تولد الحمأة على أساس يومي ثابت.
آلة تجفيف الحمأة للحرارة المهدرة ذات درجة الحرارة المنخفضة
تم تصميم هذا التكوين للاستفادة من الحرارة المهدرة المتوفرة بالفعل من عمليات المصنع الأخرى كمدخل أساسي للطاقة، والتي يمكن أن تقلل من حمل التدفئة الإضافي الذي يحتاج الموقع إلى توفيره بالإضافة إلى العمليات الحالية.
آلة تجفيف الحمأة في الغرفة المبردة
يناسب هذا التكوين المعتمد على الغرفة معالجة الدفعات أو المواقع ذات المساحة المتاحة الأصغر حجمًا، مما يوفر المرونة عندما لا تكون تخطيطات نمط الحزام المستمر عملية.
بالنسبة للمشاريع ذات خصائص الحمأة غير العادية، أو قيود المساحة، أو متطلبات التكامل، أ نظام تجفيف الحمأة OEM الترتيب أو العمل مع أ مورد مجفف الحمأة المخصص يسمح بتعديل حجم الغرفة وسعة معالجة الهواء وتخطيط التحكم وفقًا لظروف الموقع الفعلية بدلاً من إجبار الوحدة القياسية على تطبيق غير متطابق.
ممارسات الصيانة للتشغيل الموثوق به على المدى الطويل
تحافظ الصيانة الروتينية على تشغيل نظام تجفيف الحمأة بدرجة حرارة منخفضة بكفاءته المقصودة وتساعد على تجنب التوقف غير المخطط له. تغطي النقاط أدناه المجالات التي تحتاج عادةً إلى الاهتمام الأكثر انتظامًا.
- الفحص الروتيني للحزام والناقل بحثًا عن التآكل أو المحاذاة غير الصحيحة
- استنزاف المكثفات وتنظيف المرشح بشكل منتظم
- فحص سطح المبادل الحراري لمنع تراكم القشور
- فحص معايرة أجهزة الاستشعار والتحكم
- تنظيف مجاري الهواء ومسار العادم بشكل مجدول
- تشحيم الأجزاء الميكانيكية المتحركة حسب دليل المعدات
حول تكنولوجيا Qingben البيئية
Qingben Environmental Technology (Jiangsu) Co., Ltd. هي مؤسسة محترفة تركز على تصنيع وخدمة معدات معالجة الحمأة ومياه الصرف الصحي. تركز أعمالها على البحث والتطوير في معالجة الحمأة ومياه الصرف الصحي، مع مجموعة منتجات تشمل آلات نزح المياه من الحمأة، ومعدات تجفيف الحمأة، ومجموعات كاملة من معدات معالجة مياه الصرف الصحي، ومعدات تجفيف رواسب الأنهار والبحيرات، والخدمات الفنية ذات الصلة.
باعتبارنا شركة مصنعة لمجفف الحمأة بدرجة حرارة منخفضة ومقرها الصين ومصنع معدات تجفيف الحمأة، يتم توفير الدعم الفني الشامل بدءًا من استشارة المشروع والتصميم وحتى البناء والتشغيل والصيانة، بهدف دعم التنفيذ الناجح والتشغيل الثابت لمشاريع معالجة مياه الصرف الصحي ومعالجة الحمأة. يمكن لمعدات تجفيف الحمأة ذات درجة الحرارة المنخفضة أن تقوم مباشرة بتجفيف مياه الصرف الصحي أو الحمأة التي تحتوي على حوالي 83 بالمائة من محتوى الماء وصولاً إلى 10 إلى 30 بالمائة من الحمأة الجافة الرطبة، مع تقليل يصل إلى 90 بالمائة وتعقيم فعال يصل إلى 90 بالمائة، مع الحفاظ على استهلاك الطاقة منخفضًا وتجنب التلوث الثانوي. وهذا يجعلها مناسبة لكل من الحمأة البلدية ومجموعة واسعة من مسارات الحمأة الصناعية، بما في ذلك الطباعة والصباغة وصناعة الورق والطلاء الكهربائي والصناعات الكيماوية والجلود والتطبيقات الصيدلانية.
الأسئلة المتداولة
| س1. ما هو نظام تجفيف الحمأة بدرجة حرارة منخفضة إنها معدات تجفيف تعمل على تقليل رطوبة الحمأة باستخدام التبادل الحراري لدرجة حرارة منخفضة يتم التحكم فيها، عادةً في نطاق 60 إلى 100 درجة مئوية، بدلاً من المعالجة الحرارية بدرجة حرارة عالية. | س2. كيف يعمل مجفف الحمأة ذو درجة الحرارة المنخفضة يتم تغذية الحمأة على سطح ناقل داخل غرفة مغلقة حيث يدور الهواء الدافئ والجاف بشكل مستمر، ويتم تكثيف الرطوبة من تيار الهواء، ويتم إعادة تسخين الهواء وإعادة تدويره. |
| س3. ما هي درجة الحرارة المستخدمة لتجفيف الحمأة تعمل أنظمة درجات الحرارة المنخفضة بشكل عام بين 60 و100 درجة مئوية، بينما يمكن للمجففات الحرارية التقليدية أن تعمل بدرجة أعلى من 150 درجة مئوية. | س 4. ما هو محتوى الرطوبة النهائي بعد تجفيف الحمأة اعتمادًا على الحمأة الواردة وتكوين النظام، يتراوح محتوى الرطوبة النهائي عادةً بين 10 و30 بالمائة. |
| س5. هل تجفيف الحمأة في درجة حرارة منخفضة فعال في استخدام الطاقة ونظرًا لأن العملية تتم عند درجة حرارة منخفضة وغالبًا ما تستعيد الحرارة من تيار الهواء، فإن استخدام الطاقة لكل طن من الحمأة المعالجة يكون عادةً أقل من التجفيف الحراري بدرجة حرارة عالية. | س6. هل يمكن استخدام المضخات الحرارية لتجفيف الحمأة نعم، يستخدم مجفف الحمأة بمضخة حرارية دورة تبريد لاستخراج الحرارة وإعادة استخدامها داخل حلقة هواء مغلقة، وهو أسلوب شائع واعي للطاقة للتجفيف بدرجة حرارة منخفضة. |
| س7. ما هي أفضل تكنولوجيا تجفيف الحمأة لا توجد تقنية واحدة تناسب كل مشروع، ويعتمد الاختيار الصحيح على خصائص الحمأة، واحتياجات الإنتاجية، والمساحة المتاحة، واعتبارات الطاقة للموقع الفعلي. | س8. ما هي مميزات التجفيف بدرجة حرارة منخفضة؟ تشمل المزايا عمومًا انخفاض الطلب على الطاقة، وتقليل مخاطر الحريق والأكسدة، والتحكم بشكل أفضل في الرائحة، والناتج المجفف المناسب للسماد، أو الخلط المشترك، أو الاستخدام كمواد خام لمواد البناء. |
